超聲波頻率：15/20kHz 超聲波功率：2000W / 3000W /4000W
焊接模式：8種焊接模式：手動、時間、能量、停振、絕對行程、相對行程、多行程、Xn模式
特點：互聯網遠程運維；底模焊接件偵測；超大人機交互界面；精密多段行程控制；精密多段速度控制；精密多段壓力控制；無縫對接MES系統；智能振幅分階；焊接數據存儲導入導出；支持分屏監視；詳細運行狀態監視
01立柱、發振筒采用高強度滑軌連接設計，確保焊接強度下壓回升機械高強度和高精密度
02集成多種焊接控制技術
03底模水平調節（選配：XY焊接平臺）
04全閉環伺服行程控制系統，精密度5μm
05數位化控制壓力觸感檢測套件
06故障自我檢測功能，可檢視機身各項開關功能
07數據導出：自帶儲存或傳送焊接資料，數據智能追蹤，無縫對接MES系統，與PC連線套件
|

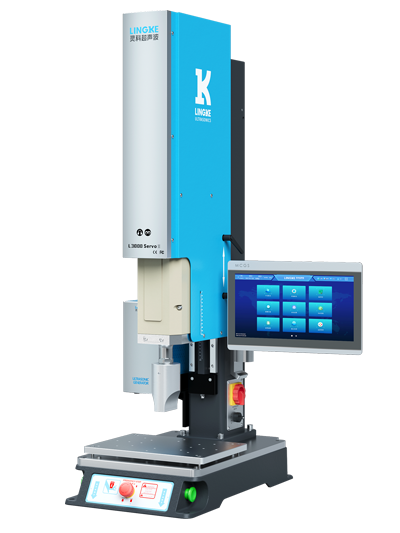

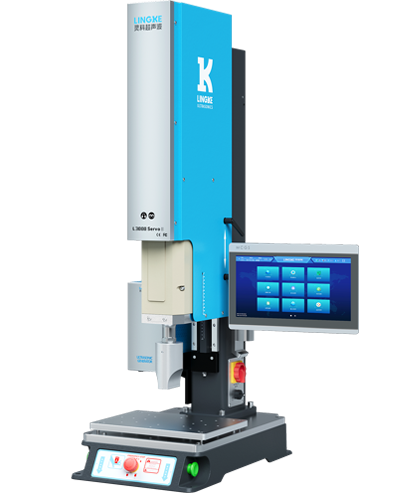

機型 Model |
L3000 Servo II |
||||
|
頻率 Frequency
|
20kHz |
15kHz |
|||
|
功率
Power |
2000W |
3000W |
3000W |
4000W |
|
|
輸入電壓
Input Voltage |
AC220V |
AC220V |
AC220V |
AC220V |
|
|
焊頭行程
Horn Stroke |
100mm |
100mm |
100mm |
100mm |
|
|
機身行程 Machine journey |
370mm |
370mm |
370mm |
370mm |
|
|
輸出時間
Output Time |
0.001 -9.999S |
0.001-9.999S |
0.001-9.999S |
0.001-9.999s |
|
|
焊接面積 Welding Capability |
Φ 170mm |
Φ 260mm |
Φ
260mm |
Φ
330mm |
|
|
操作開關 Opening Switch |
雙手啟動，前部有緊急制動，也可附加外部開關
|
||||
|
外形尺寸
Size(mm)
|
壓機 Press |
680×400×1656
|
|||
|
電箱 (數字化機型) Generator (DigitalType) |
436×124×270
|
||||
|
凈重 Weight |
壓機
Press |
162.5kg |
|||
| 電箱 (數字化機型) Generator (DigitalType) |
8.5kg
|
||||
①控制精度：4段實際壓力控制（精度1N），時間精度1ms
②5種智能管理：振幅管理、 品質管理、配方管理、數據導出、安全管理
③5種觸發模式：時間觸發、 行程觸發、 壓力觸發、 外部觸發、從源起算時間
④4種壓力控制：觸發壓力控制、焊接壓力控制、冷卻壓力控制、焊接分壓控制
⑤4種焊接應用模式：掃碼焊接模式、自動化流水線模式、歐洲安全模式、脈沖模式
⑥智能控制反饋功能：故障自我檢測功能、 實時自動追頻功能、 鎖頻功能、電路恒壓功能
⑦物聯功能：支持WiFi/4G無線網絡連接、RS232/485數據對接、云端數據管理、遠程協助、打印機輸出
⑧8種操作模式：手動模式、 時間模式、 能量模式、 絕對行程模式、相對行程模式、多行程模式、超聲波停振模式、Xn模式
適用于焊接醫療器材、 汽車電子、 精密電子、
液體過濾器、 U盤、 USB接插件、 手機配件等各行業， 市場前景廣闊。
